Filtros
de salida CL3NL
Descripción : Los filtros supresores de intermodulación FRATEI, modelo CL3NL, representan la solución más completa para filtrar la salida del transmisor y repetidor de TV de estado sólido hasta 500W. La combinación pasa-banda a tres células más dos células "Notch", forman, la mejor prestación en término de atenuación de las espurias producidas, retardo de pérdida y distorsión en fase. El uso del filtro CL3NL consiste en adecuarlo todo para poder transmitir con una etapa final a transistores, de forma que se adapte a la nueva normativa ministerial. Estan disponibles para potencias comprendidas entre 200W. y 600W. |
Características Técnicas: |
|
Estandard
Conectores Potencia máxima contínua Banda pasante a -22 dB. R.L. Pérdida de inserción en la banda Atenuación producida 3º orden (-5.5 MHz. PV, +11 MHz. PV) Atenuación producida 5º orden (-11 MHz. PV, +16.5 MHz. PV) Atenuación a la frecuencia O.L. (+ 38.9 MHz. PV) Variación retardo de grupo Linealidad de la respuesta Estructura filtrante Número de células Frecuencia Temperatura de trabajo |
CCIR
G,H,II K,L N hembra 200W P.S., 600W P.S. 8 MHz. <= 0.6dB. (200W),<=0.4dB.(600W) >=25 dB. >= 20 dB. >= 42 dB. con 32MHz sep. >= 40 dB. <= ± 7 ns. entre ± 0.1 dB. Comb-Line 3 + 2 Notch 470 ... 862MHz. (Ch21 ... 69) -10 ... + 70ºC |

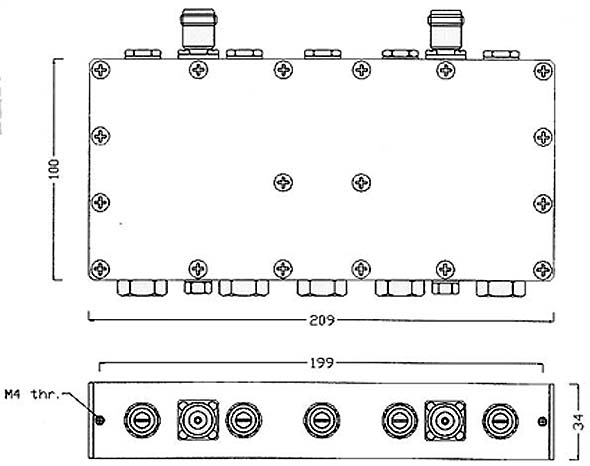

Vista del filtro CL3NL

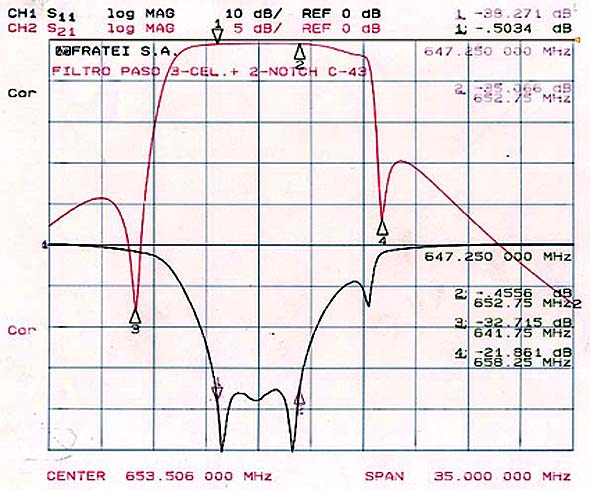

Respuesta del Filtro CL3NL
