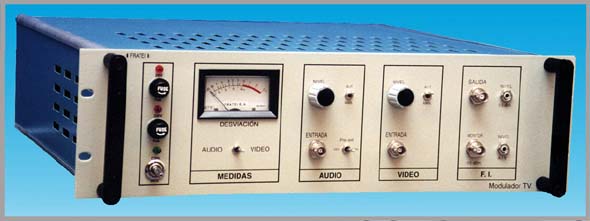

MODULADOR MD-AM





Modulador de TV. a F.I.
Vu-meter para medidas: desviación del audio y video
Limitador-Compresor de modulación: audio y video
Precorrector de retardo de grupo.
Filtro de onda superficial (SAW)
Ajuste frontal: Portadora audio y salida F.I.
Toma frontal de monitor de F.I.
Construcción Modular

space.gif CARACTERÍSTICAS TÉCNICAS



TV Estandard
Sistema de Audio
PAL / B,G
MONO

ENTRADA DE VIDEO
Impedancia
Conector
Nivel entrada
Adaptación
Respuesta Amplitud
75 Ohms
BNC hembra
1Vpp. ± 4dB para 90%(PAL B,G)
> 30 dB
25Hz. a 5MHz. ± 1 dB

MODULACIÓN VIDEO
Modulación
Frecuencia portadora video
Estabilidad en frecuencia
Umbral limitador blancos

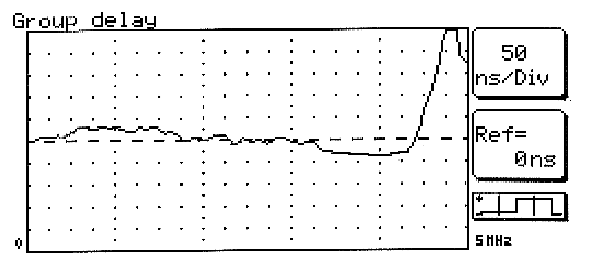

Retardo Grupo (0,1-4,43MHz)
(con precorrector y SAW) (fig.2)
2T Amplitud
Tiempo linea no lineal
Subportadora color con 20T
Retardo crominancia

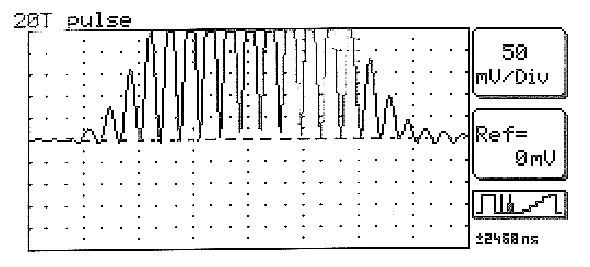

Luminancia (20T) (fig.3)
Ganancia Crominancia
Luminancia
Ruido Voltaje Snr (w) (fig.4)
Ganancia Diferencial

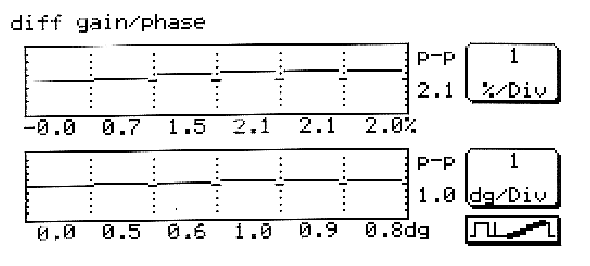

Fase Diferencial (fig.5)
Amplitud Pulso Sincronismo
Amplitud Burst
Tilt
K2T Factor (fig.6)

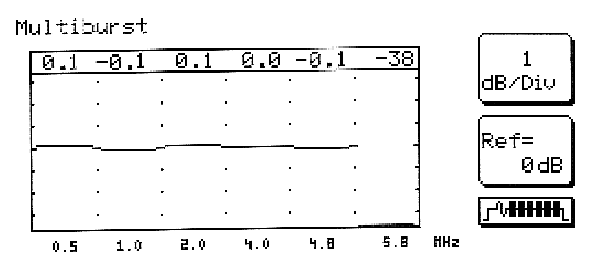

Multiburst (Amp.V.) (fig.7)

AM Negativa
38.9 MHz. (PAL estandard)
2 p.m.m.
95% modulación (f=1MHz.)

± 50nS
< 4%
< 2%
< 4%

< ± 10nS

± 0.5 dB.
> 60dB.
< 2,5%
< 1.5 º
< 2%
< 4%
± 0.5%
< 2K.
± 0.5%


ENTRADA AUDIO
Impedancia
Conector
Nivel entrada
(compresor automático)
Respuesta en frecuencia
± 600 Ohms Balanceada
BNC Hembra
-3 a +8dBm.
( para nivel const. de desviación 50KHz)
20Hz. a 15KHz. ± 1dB

MODULADOR DE AUDIO
Modulación
Frecuencia Portadora Sonido
Preacentuación
Desviación en Frecuencia
Distorsión Armónica

Proporción S/N (w) CCIR-ARM
Sinad
I.M.D. (250/8KHz)
FM(F3)
33.4MHz. (PAL B,G)
50uS. ± 5uS.
50KHz
< 0.4% a 50KHz.Desv.(F=1KHz)
(PAL estandard)
> 60dB (F=1KHz)
> 40dB
> 35dB

CARACTERÍSTICAS SALIDA
Impedancia
Conector
Adaptación
Nivel Salida F.I.
Nivel Salida Monitor F.I.
Nivel Salida Audio/Video
Armónicos y Espúreas
Intermodulación
50 Ohms
BNC Hembra
> 20dB
0 a + 5dBm (Ajustable en frontal)
- 10dBm
0 a - 25dBm (Ajustable en frontal)
> - 65dB
> 80dB

space.gif ESPECIFICACIONES

Alimentación
Margen de temperatura
Humedad relativa
Consumo
Dimensiones
Peso
220 V A.C. ± 10 % / 50 Hz
-10° C a + 45° C
>95 % a 30 ° C
35 W
Rack 19" 3U.
~ 8 kg

space.gif RESPUESTAS DE SEÑALES

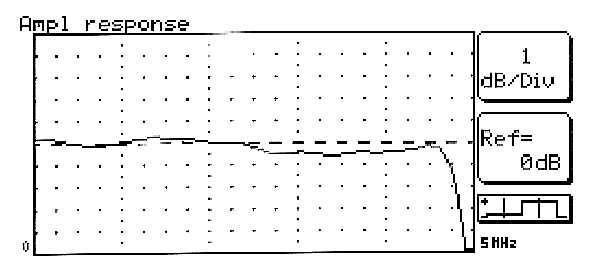

Figura 1


Figura 2


Figura 3


Figura 4


Figura 5


Figura 6


Figura 7
