Multiplexores MPXL

Descripción :

Los multiplexores FRATEI,S.A. mod. MPXL, permiten poder conectar numerosos canales de televisión UHF con el mismo sistema radiante con pérdida de inserción reducida. La estructura en filtro multicanal modular permite cualquier combinación
de canal (excluidos los adyacentes) y sucesivas extensiones hasta 10 entradas.
Los multiplexores MPXL son perfectamente en linea con las nuevas normativas ministeriales: las características técnicas de canalización y banda pasante son adaptadas a todas las normas de transmisión europeas, mientras las reducidas distorsiones de amplitud y retardo de grupo estan a la altura de las mejores prestaciones de calidad. La estabilidad entre la climatologia impuesta está asegurada. La filtración de cada canal reduce los productos de intermodulación
en los canales adyacentes y se suprime el ruido y las espurias fuera banda.





Características Técnicas:


Estandard
Conectores
Número de salidas
Potencia máxima continua de cada entrada
Potencia máxima continua conjunta
Separación mínima entre la P.V.
Banda pasante a -22 dB. R.L.
Pérdida de inserción en banda
Separación entre los canales


Variación retardo de grupo
Plano de la respuesta
Estructura filtrante
Número de células
Frecuencia

Característica
Temperatura de trabajo

CCIR G,H,II K,L
N
2 ........ 10
150W P.S.
500W P.S.
16MHz
8MHz
<= 0.4 ÷ 0.1 x n (dB.)
>= 22 dB. con 16MHz sep.

>= 42 dB. con 32MHz sep.
<= ± 5ns.
entre ± 0.1dB.
Comb-line a banda constante
3
470 ... 862MHz. (Ch21 ... 69)
Chebyshev 0.01dB ripple

-10 ... + 70ºC

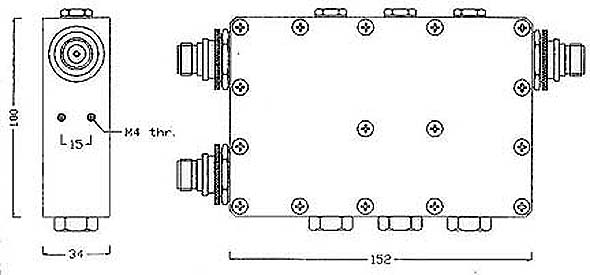

Vista del multiplexor

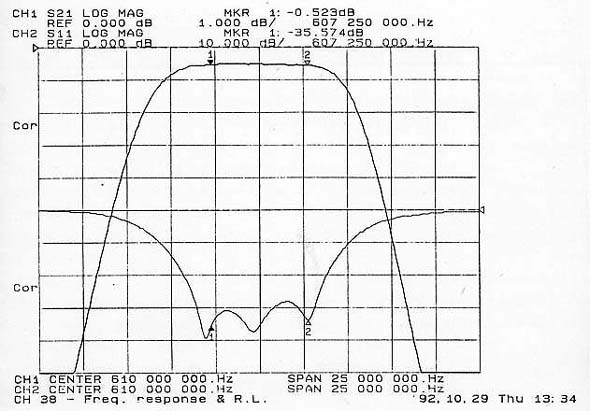

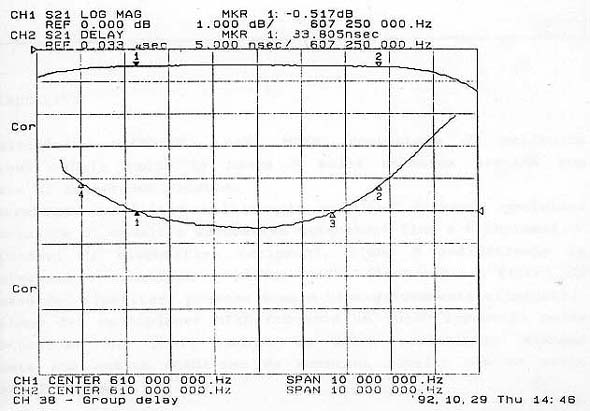

Respuestas del OPTAPLEXOR
