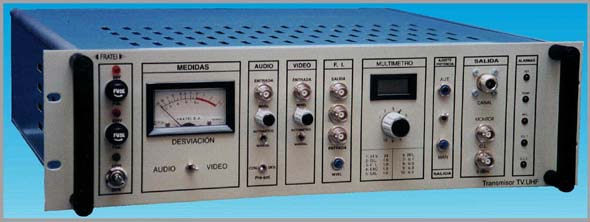

TRANSMISOR TTU50C-TTU100C



TRANSMISOR DE TV. UHF.

Transmisor Compacto de TV. UHF de 50W-100W.
Oscilador sintetizado termostatado
Protecciones:Intensidad, Temperatura y Reflejada
Precorrector Linealidad con C.A.G.
Modulador con filtro onda superficial (SAW)
Limitadores de modulación para audio y video
Precorrector de retardo de grupo
Ajuste frontal de la potencia de salida
Toma frontal de monitor y oscilador
Control Remoto (opcional)
Construcción Modular(tres unidades rack de 19")

space.gif CARACTERÍSTICAS TÉCNICAS


CARACTERÍSTICAS SALIDA RF
Margen de frecuencia
Respuesta Amplitud/Frecuencia
Retardo de grupo
Potencia de salida:
TTU50C
TTU100C
Estabilidad de frecuencia
Intermodulación (-8,-10,-16dB)
Con precorrector
Radiación espúrea fuera de canal
Conector entrada/salida

BIV-BV
Según filtro SAW
± 45 ns.

50W. p.p.
100W.p.p.
< 350 Hz.

< -60 dB
< -60 dB
BNC/N hembra


CARACTERÍSTICAS DE VIDEO
Linealidad
Ganancia diferencial
Fase diferencial

< 5 %
< 5 %
< 3 º
space.gif ESPECIFICACIONES
Alimentación
Margen de temperatura
Ventilación
Humedad relativa
Consumo:
TTU50C
TTU100C
Filtro de salida

Dimensiones
Peso
230 V A.C. ± 10 % / 50 Hz
-10° C a + 45° C
Aire forzado
>95 % a 45 ° C

240 W
320 W
Notch de 4 cavidades

Rack 19" 3U.
~ 24kg
