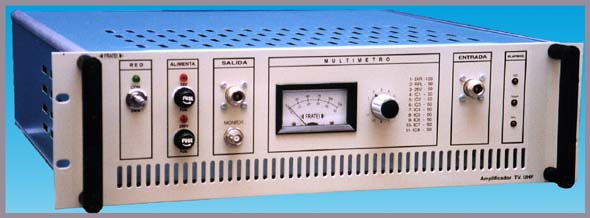

NUEVOS AMPLIFICADORES DE TV.
ANALÓGICOS Y DIGITALES DVB-T.


NUEVOS TRANSMISORES Y REEMISORES DE TV.UHF
COMPACTOS LDMOS DE 100W.
Características del Transmisor compacto

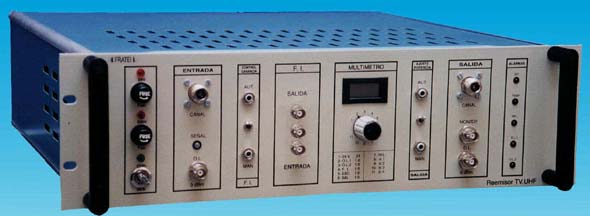

Características del Reemisor compacto




Nueva adquisición del

Centre de Telecomunicacions de

la Generalitat de Catalunya

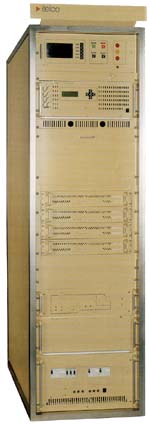

del equipo transmisor

de radio digital

Itelco DAB

1.6KW



Transmisores DAB en banda III

Potencias : de 500W a 1.5kW

Allí donde reducidas dimensiones sean cruciales y la demostrada eficiencia de la refrigeración por líquido sea necesaria para transmisores de potencias r.m.s de salida entre 500W y 1.5kW, Itelco está usando los mismos diseños avanzados de refrigeración por líquido de circuitos de estado sólido de los transmisores y amplificadores analógicos VHF de banda III, los cuales ya han dado sobradas pruebas de éxito. En este sentido, el futuro de las piezas de recambio, llegándose a necesitar, está más que garantizado.

Los módulos amplificadores de potencia de banda ancha usan tecnología MOSFET. Al mismo tiempo que un más que avanzado diseño ( sin utilización de circuladores ) y de una refrigeración por líquido óptima, los módulos de amplificación de Itelco han conseguido una linealidad y eficiencia sin par en el mercado. Los módulos, que tienen el conversor DC/DC integrado no necesitan ajuste y disponen también de autoprotecciones contra ROE excesiva, sobrecarga RF de entrada, sobrecarga de corriente, exceso de temperatura, sobrevoltage y voltage bajo mínimos.

El innovativo sistema de refrigeración por líquido a través de laminado asegura un refrigeración superior en el más hostil de los ambientes, eliminando de paso la contaminación acústica típica de los sistemas de refrigeración por aire con enormes ventiladores que hacen derivar hasta a los osciladores locales del mismo sistema con el paso del tiempo. Este sistema mantiene exentos,los circuitos de agentes contaminantes externos que a lo largo deterioran el comportamiento del sistema.

Por otro lado, este avance tecnológico en refrigeración permite unas dimensiones más reducidas y compactas, simplificado la instalación y las rutinas de mantenimiento. Cuando se precise mantenimiento, el diseño orientado a un fácil acceso mas la ausencia de sistemas ventiladores permiten un fácil y rápido acceso a cualquier punto buscado. Los módulos pueden desconectarse y volver a ser insertados en pleno funcionamiento operativo de todo el sistema, no sin antes pasar por diversos pasos de seguridad que aseguran la integridad del operario en caso de no realizar los pasos adecuados.

En esencia, el sistema de refrigeración por líquido permite una temperatura del transistor a ambiente menor, lo que junto a un diseño global tolerante a ciertos fallos, y un reducido número total de componentes críticos dan como resultado un tiempo medio entre fallos MTBF sin igual en todo el mercado mundial de amplificadores profesionales de TV y radio.

La unidad de control del transmisor basada en un microprocesador realiza la total supervisión y monitorización de una manera más fácil y rápida, mejorando de paso la capacidad de control remoto del equipo.

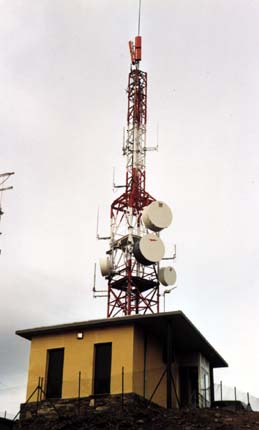

Nueva instalación de 2 Equipos Reemisores de

50W FRATEI diplexados para el C.T.G.C.

en el Centro de EL CALVO.



Opción de control a distancia de los equipos FRATEI



Mediante comunicación puerto serie RS232
Mediante contactos de relés
